Sygnalizatory poziomu Lewal LA-01

Sygnalizatory poziomu Lewal LA-01 są przeznaczone do sygnalizowania przekroczenia granicznej wartości poziomu cieczy w zbiorniku.
Mogą być stosowane w zbiornikach otwartych i ciśnieniowych z cieczami, na które odporna jest stal kwasoodporna w gatunku 00H18N10 lub 1H18N9T.
Sygnalizatory posiadają dwa dwustanowe sygnały wyjściowe: elektryczny lub pneumatyczny, które według potrzeby mogą być wykorzystane w odpowiednich instalacjach do sygnalizacji blokady, sterowania i automatycznej regulacji.

Dane techniczne

  • Dokładność sygnalizacji/przełączania: ok. 13 mm
  • Gęstość cieczy >= 0,65 g/cm3
  • Zasilanie:
  1. wersja "P" do 0,6 MPa
  2. wersja "E" 220 V, 50 Hz
  • Obciążalność styków - wersja "E": 6 A~/3 A=, 220 V
  • Temperatura otoczenia 0÷50°C
  • Wilgotność względna 80%

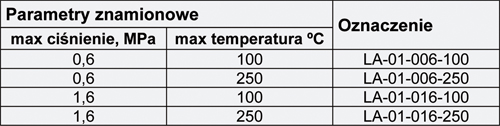

  • Zakres stosowania zależnie od produkowanej wersji:
  1. max ciśnienie 0,6 lub 1,6 MPa
  2. max temperatura 100°C lub 250°C

Dane techniczne sygnalizatora poziomu Lewal LA-01

Zasada dzialania

Sygnalizator uruchamiany jest przez ciecz siłą wyporu pływaka.
Zmiany poziomu cieczy w strefie osi sygnalizatora powoduje przechylenie zespołu, które na drodze sprzężenia magnetycznego poprzez ściankę niemagnetycznego zamkniętego kołnierza komory przekazywane są dźwigni zespołu sygnalizacyjnego. Przerzut dźwigni zespołu sygnalizacyjnego powoduje jednoczesne przełączenie styków elektrycznych lub zaworków pneumatycznych.

Budowa

W wersjach niskotemperaturowych sygnalizator składa się z zasadniczych części:

  • zespołu pływaka z przeciwwagą
  • korpusu i zespołu sygnalizacyjnego
  • króćca

W wersji wysokotemperaturowej dochodzi dodatkowa część - komora pośrednia.
Elementy sygnalizatora stykające się z cieczą wykonane są ze stali kwasoodpornej w gatunku 1H18N9T, 00H18N10.
Sygnalizator wykonywany jest w wersji elektrycznej "E" i pneumatycznej "P".
